HOHNER ORGAPHON 40mH

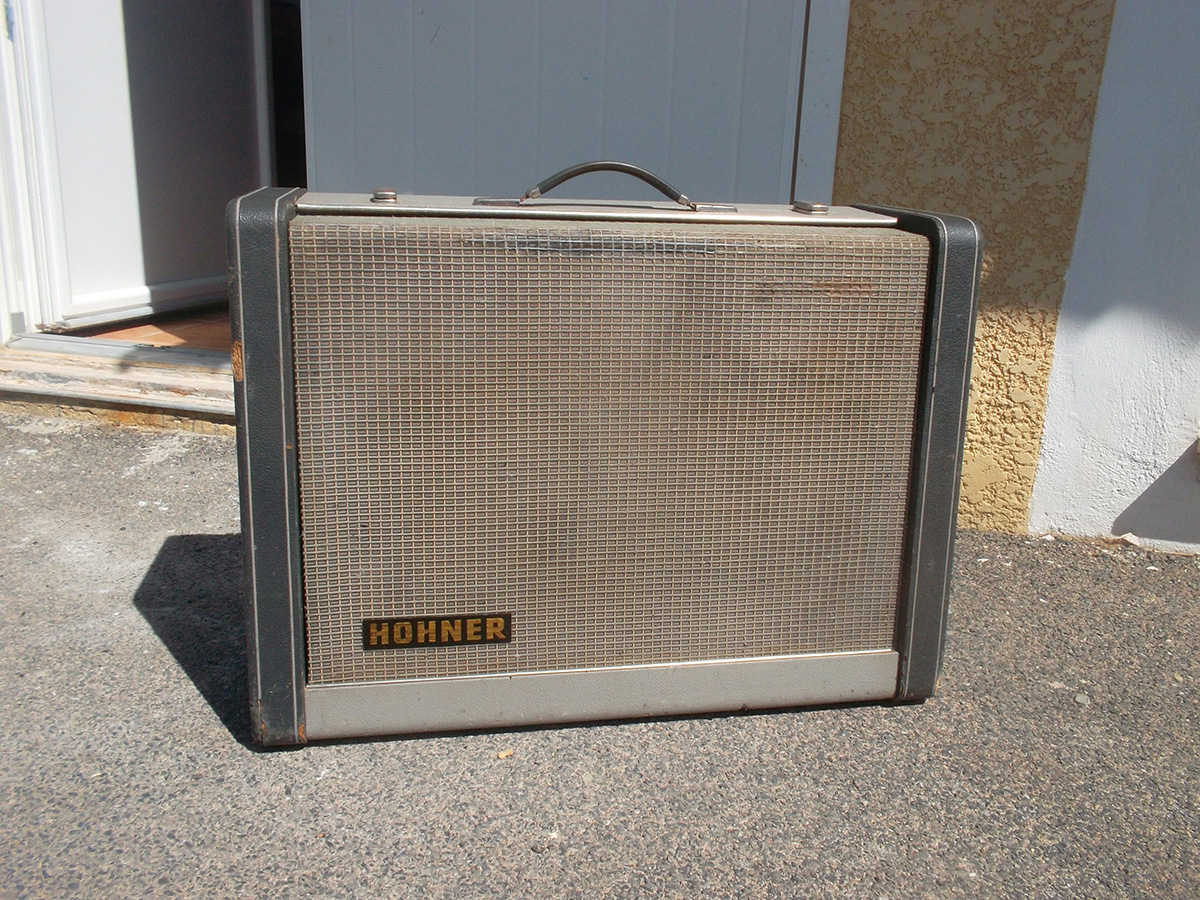

Le logo ORGAPHON 40MH est décollé et manquant sur cet exemplaire... Le panneau fermant hermétiquement l'ampli pour le transport. Notez le panneau supplémentaire à l'arrière des HP. L'interrupteur à glissière pour le Standby....pas très pratique. Le même système pour le choix de l'impédance des HP supllémentaires.

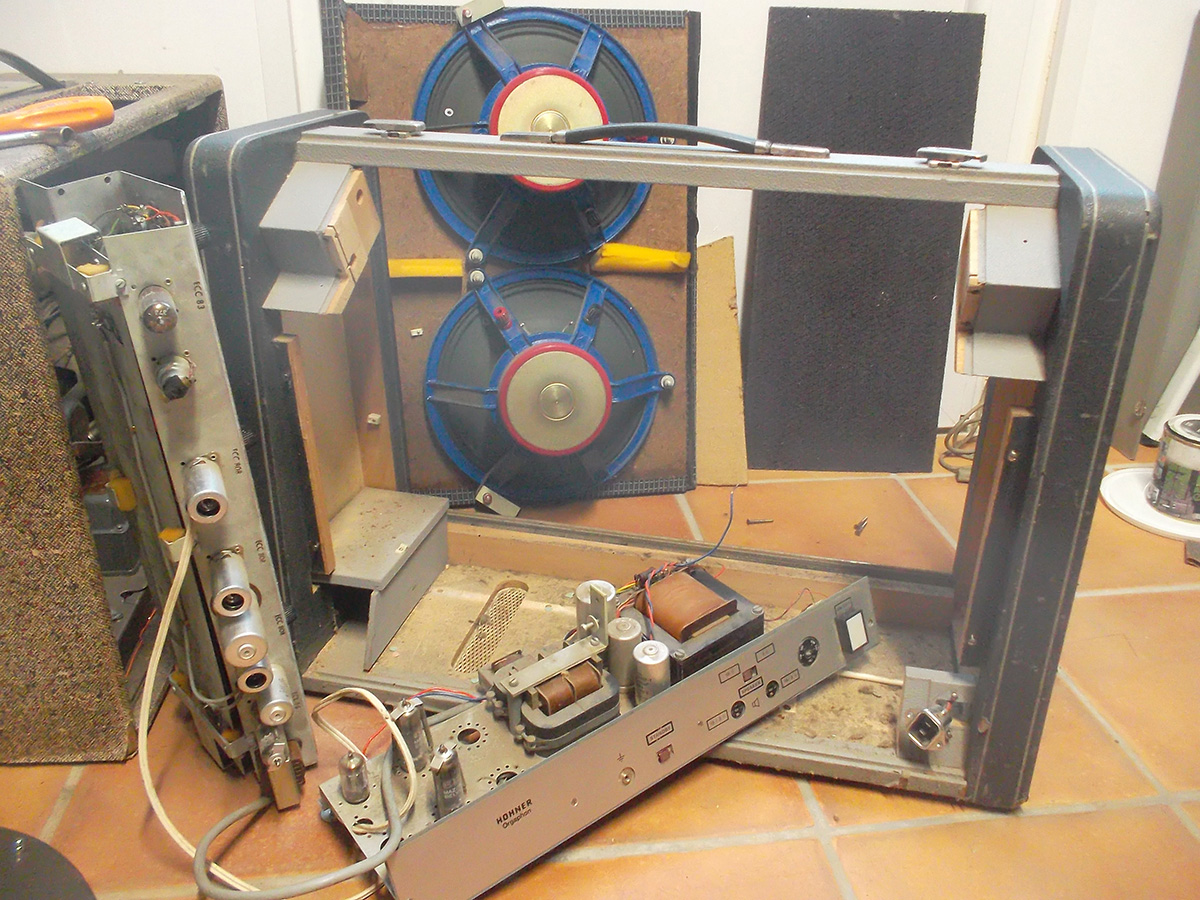

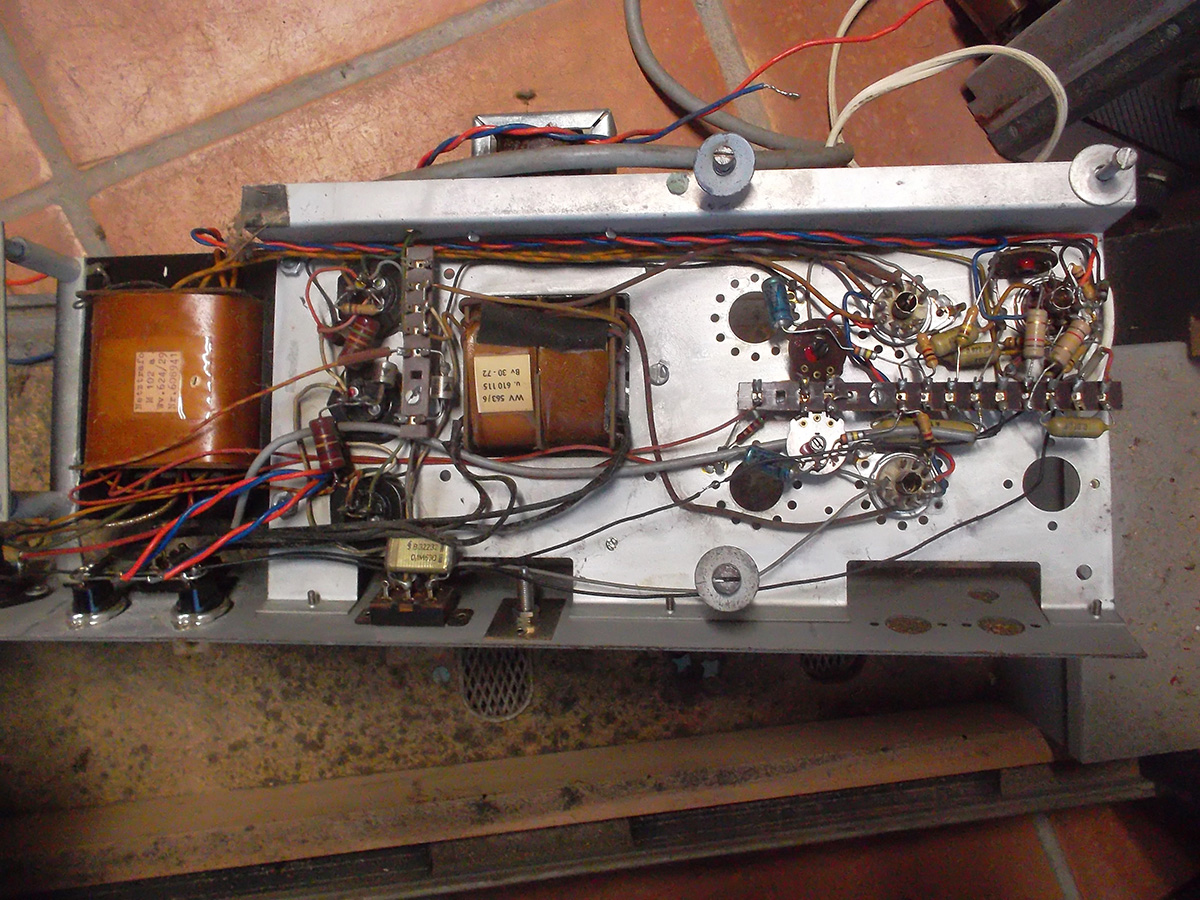

L'ensemble démonté avant réfection. Le cablage de la partie ampli située en bas du combo. Le chassis Préampli et Reverb. Le système de Bias élaboré pour le Push Pull de PL86...un réglage par tube, peu commun sur les ampli guitare!

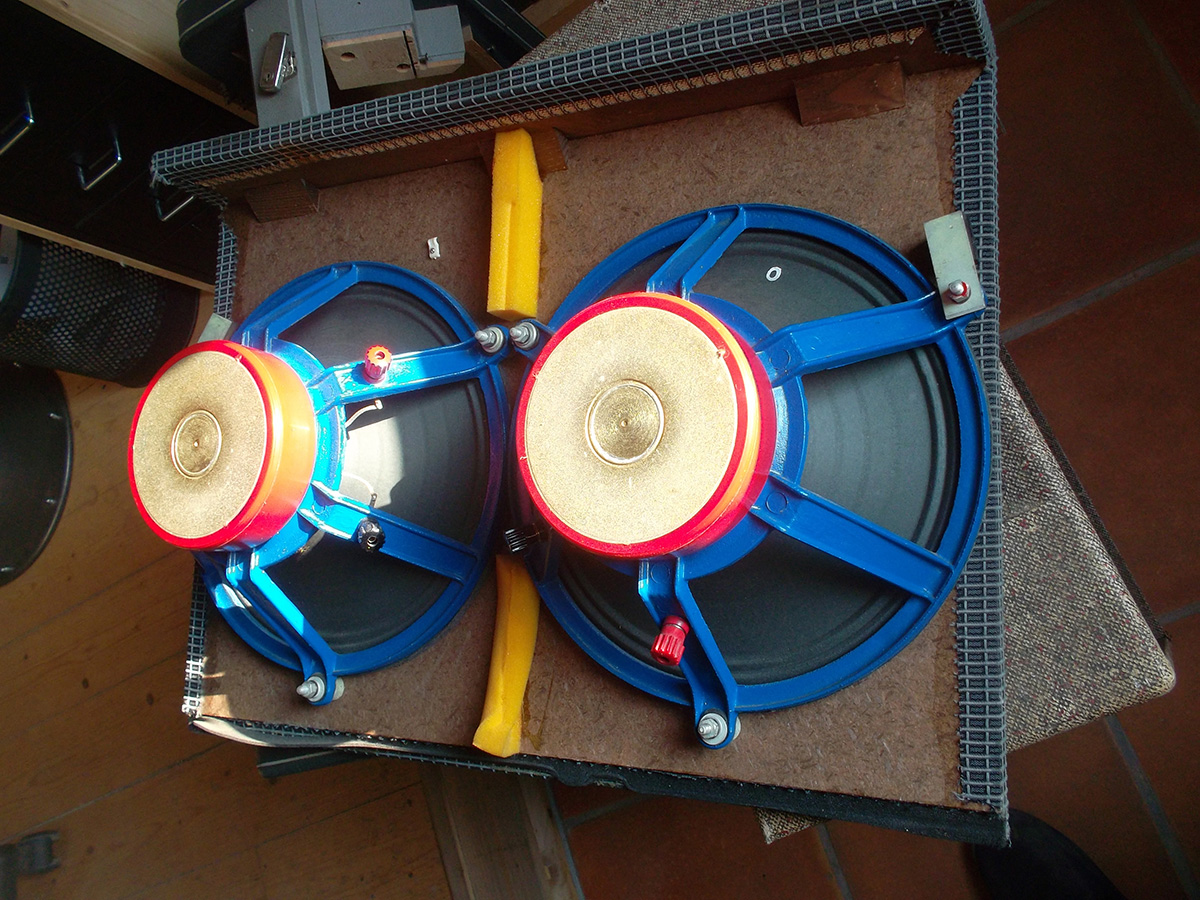

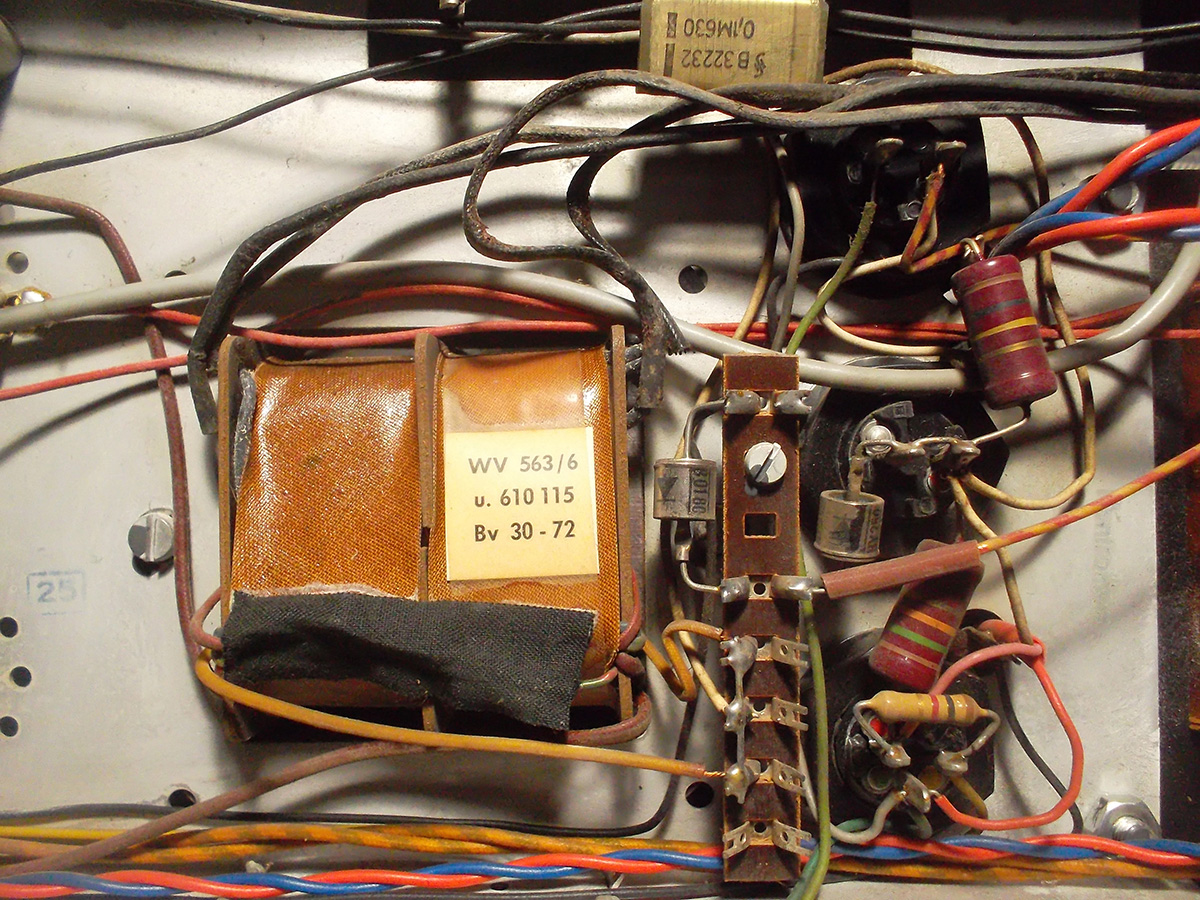

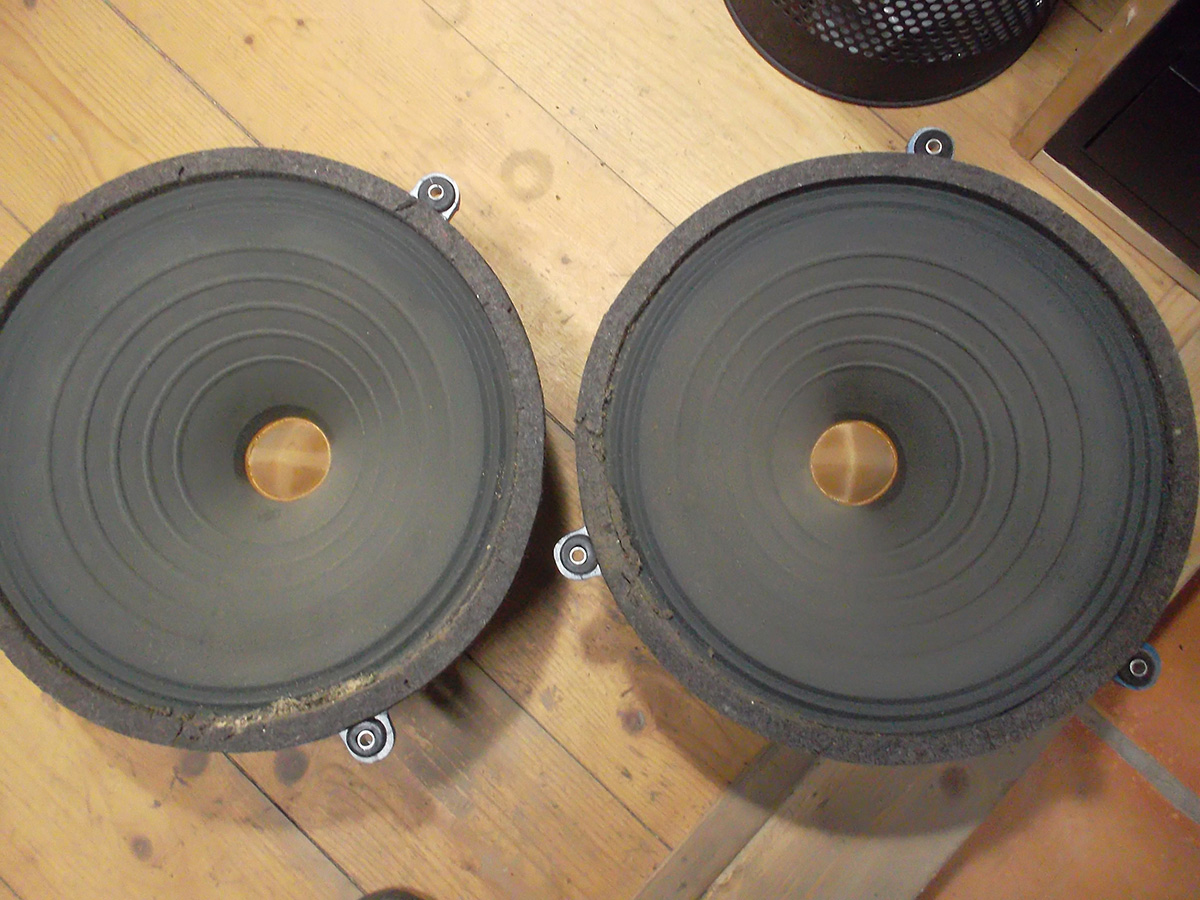

Redressement par diodes et le transformateur de sortie. Le transformateur d'alimentation Les deux HP..saladiers de belle facture pour l'époque. Les dimensions sont non standard entre le 10 et le 12 pouces Les menbrannes en bond état.
Le châssis Préampli, la Reverb démontée. Le transformateur de la réverbération, pilotée par ECL86 et une ECC808 La partie Tremolo avec la lampe Néon témoin montée sur connecteur. La céllule est cablée à l'intérieur. Au premier plan, l'unité de reverbération à deux ressorts.
Les lampes de puissance PL84 à ne pas confondre avec les EL84 même si le brochage est identique! Vue du Push Pull dans le caisson.
